نقشههای شاپ دراوینگ چیست؟
نقشههای شاپ دراوینگ (Shop Drawings) نقشههایی دقیق و تخصصی هستند که برای ساخت و نصب سازهها، بهویژه در پروژههای سولهسازی و صنعتی، تهیه میشوند. این نقشهها بهطور خاص جزئیات اجرایی از جمله ابعاد، مواد، اتصالات، جوشها، پیچها و نحوه نصب هر قطعه از سازه را شامل میشوند. به عبارتی، شاپ دراوینگها برای هدایت تیمهای اجرایی در فرآیند تولید و نصب، بهطور مستقیم و دقیق عمل میکنند. برای ایجاد این نقشهها، استفاده از نرمافزارهای پیشرفته مانند Tekla Structures و AutoCAD ضروری است. این نرمافزارها به طراحان امکان میدهند تا نقشههای دقیقی را با مدلسازی سهبعدی و تحلیلهای دقیق تهیه کنند که موجب هماهنگی بهتر در فرآیند نصب و ساخت میشود. در نهایت، تهیه نقشههای شاپ دراوینگ بهویژه در سیستمهای LSF و CFS بهطور مستقیم بر کیفیت، ایمنی و سرعت اجرای پروژه تأثیر میگذارد.
تعریف شاپ دراوینگ
شاپ دراوینگها مجموعهای از نقشههای دقیق هستند که تمامی جزئیات اجرایی سازههای فولادی یا سایر سازهها را بهطور کامل نمایش میدهند. این نقشهها معمولاً شامل اطلاعات زیر میباشند:
- ابعاد دقیق قطعات: اندازهگیریهای دقیق برای هر جزء سازهای.
- اتصالات و جوشها: جزئیات نحوه اتصال قطعات به یکدیگر، شامل مشخصات جوشها، پیچها و سایر اتصالات.
- مواد و مصالح: نوع و ویژگیهای مصالح مورد استفاده در هر قسمت از سازه، بهویژه در سیستمهای فولادی سبک (LSF) و سرد نورد شده (CFS).
- نحوه نصب و مونتاژ: مراحل و ترتیب نصب قطعات در محل پروژه.
این نقشهها برای هر بخش از سازه بهطور جداگانه تهیه میشوند تا تمامی جزئیات مورد نیاز برای ساخت و نصب در اختیار تیمهای اجرایی قرار گیرد.
هدف از تهیه نقشههای شاپ دراوینگ
هدف اصلی از تهیه نقشههای شاپ دراوینگ، بهبود فرآیند ساخت و نصب سازهها با دقت بالا است. این نقشهها بهطور ویژه برای کاهش خطاهای اجرایی، تسهیل فرآیند نصب و تضمین تطابق دقیق با طراحیهای ساختاری استفاده میشوند. در اینجا به برخی از اهداف اصلی شاپ دراوینگها اشاره میشود:
- کاهش خطاهای اجرایی: شاپ دراوینگها با ارائه جزئیات دقیق، احتمال بروز خطاهای انسانی در فرآیند ساخت و نصب را کاهش میدهند. این نقشهها اطمینان حاصل میکنند که تمامی قطعات بهدرستی تولید و نصب میشوند.
- تسهیل فرآیند نصب: نصب سریع و دقیق قطعات سازه با استفاده از نقشههای شاپ دراوینگ امکانپذیر است. این نقشهها، تمامی جزئیات نصب را برای تیمهای اجرایی فراهم میکنند و زمان نصب را به حداقل میرسانند.
- تضمین هماهنگی با طراحیهای ساختاری: شاپ دراوینگها بر اساس نقشههای طراحی ساختاری تهیه میشوند، بنابراین اطمینان حاصل میکنند که تمامی اجزاء بهطور دقیق و هماهنگ با طراحی اصلی نصب میشوند.
- اطمینان از کیفیت ساخت: این نقشهها بهعنوان مرجع اصلی برای تولید قطعات عمل کرده و کمک میکنند که قطعات با دقت بالا و مطابق با استانداردهای مورد نظر ساخته شوند. این موضوع باعث حفظ کیفیت ساخت در تمامی مراحل پروژه میشود.
در نهایت، نقشههای شاپ دراوینگ نقش کلیدی در پروژههای سولهسازی ایفا میکنند. این نقشهها علاوه بر کاهش هزینهها و خطاها، سرعت اجرای پروژه را افزایش میدهند و بهویژه در سیستمهای LSF و CFS که نیاز به دقت بالایی دارند، اهمیت بیشتری پیدا میکنند.
مراحل تهیه نقشههای شاپ دراوینگ
تهیه نقشههای شاپ دراوینگ برای پروژههای سولهسازی، بهویژه در سیستمهای LSF و CFS، یک فرآیند پیچیده و دقیق است که شامل مراحل مختلفی از جمعآوری اطلاعات اولیه تا تأیید نهایی نقشهها و ارسال آنها به تیم اجرایی میشود. در ادامه، مراحل مختلف این فرآیند توضیح داده شده است:
دریافت اطلاعات اولیه
اولین گام در تهیه نقشههای شاپ دراوینگ، جمعآوری اطلاعات اولیه از نقشههای معماری و سازهای است. در این مرحله، مهندسان و طراحان باید اطلاعات لازم از پروژه را بهدقت بررسی کنند. این اطلاعات شامل موارد زیر میباشد:
- نقشههای معماری و سازهای: این نقشهها بهعنوان مبنای طراحی اولیه برای مدلسازی استفاده میشوند و شامل ابعاد کلی سازه، موقعیت قطعات و جزئیات عمومی طراحی هستند.
- نیازهای خاص پروژه: در این مرحله، تمامی نیازهای خاص پروژه، مانند شرایط محیطی، نوع مواد مورد استفاده، الزامات فنی و استانداردها، بررسی و جمعآوری میشود.
- مشخصات سازه: مشخصات دقیق قطعات، اتصالات، نوع فولاد و دیگر جزئیات فنی که بر اساس نیاز پروژه تغییر میکنند، جمعآوری میشوند.
این اطلاعات پایهای است که بر اساس آنها مدلسازی و طراحی شاپ دراوینگها شروع خواهد شد.

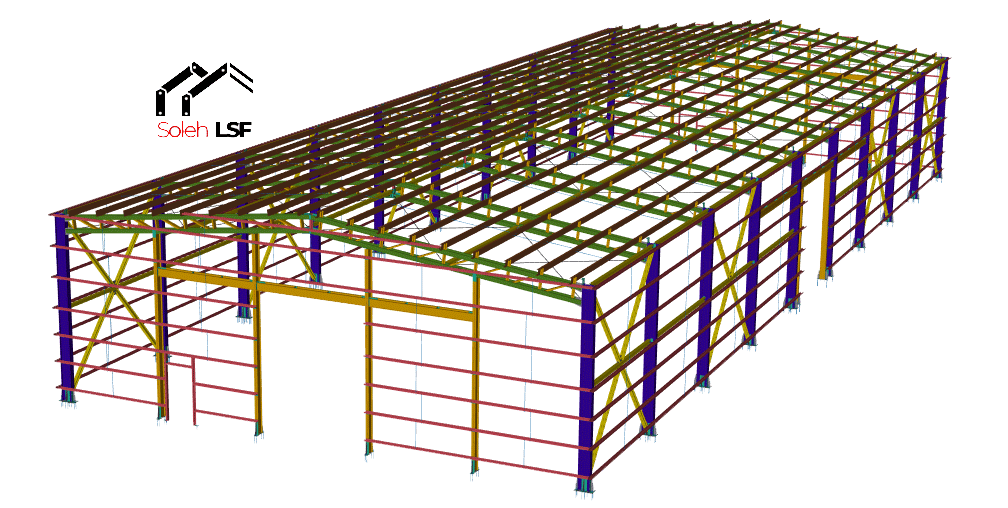

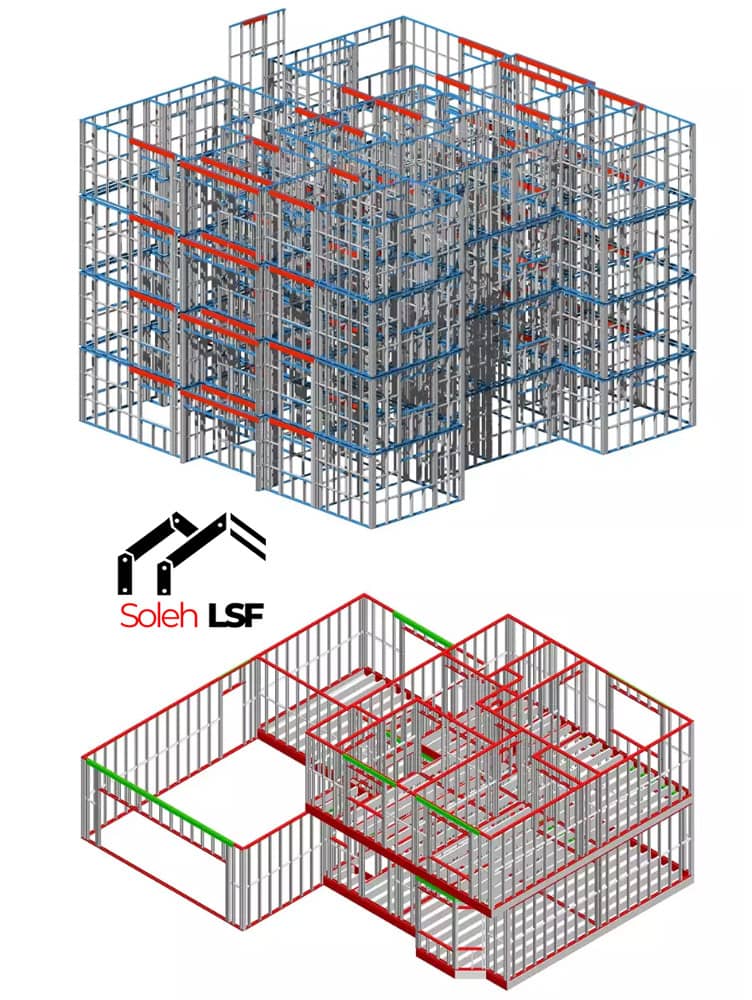

مدلسازی سهبعدی در نرمافزار Tekla
پس از جمعآوری اطلاعات اولیه، مرحله بعدی مدلسازی سهبعدی سازه با استفاده از نرمافزارهای پیشرفته مانند Tekla Structures است. در این مرحله، طراحان و مهندسان تمامی اجزای سازه را در نرمافزار مدلسازی میکنند تا تصویری دقیق از سازه بهدست آید. ویژگیهای این مرحله عبارتند از:
- ایجاد مدل سهبعدی: در این مرحله، تمامی قطعات سازه (ستونها، تیرها، دیوارها، سقفها و دیگر اجزا) بهطور دقیق مدلسازی میشوند تا شکل نهایی سازه بهطور سهبعدی نمایش داده شود.
- دقت بالا در جزئیات: با استفاده از نرمافزار Tekla، مدلسازی بهصورت دقیق انجام میشود و تمامی جزئیات اتصالات، جوشها، پیچها و برشها بهطور دقیق مشخص میگردد.
- بهروزرسانی و تغییرات: نرمافزار Tekla امکان اعمال تغییرات و بهروزرسانی مدلها را بهطور خودکار فراهم میکند تا در صورت بروز تغییرات در طراحی، تمامی جزئیات مدل اصلاح شود.
این مدلسازی سهبعدی بهعنوان مبنای تهیه نقشههای شاپ دراوینگ عمل میکند و به طراحان کمک میکند تا تمامی جزئیات سازه را با دقت بالا بررسی کنند.
تهیه نقشههای دقیق
پس از تکمیل مدلسازی سهبعدی، مرحله بعدی تهیه نقشههای شاپ دراوینگ دقیق است. در این مرحله، جزئیات دقیق هر بخش از سازه بر اساس مدل سهبعدی استخراج میشود و نقشهها برای ساخت و نصب آماده میگردد. این نقشهها شامل موارد زیر هستند:
- نقشههای برش: این نقشهها جزئیات برشهای دقیق هر قطعه از سازه را نشان میدهند، از جمله اندازهها و محل برشها.
- نقشههای مونتاژ: این نقشهها نحوه مونتاژ قطعات سازه را توضیح میدهند و نشان میدهند که هر قطعه باید چگونه بههم متصل شود.
- نقشههای جوش: جزئیات مربوط به نوع جوشها، طول و محل دقیق جوشها برای اتصال قطعات در این نقشهها نشان داده میشود.
- نقشههای پیچ و اتصالات: این نقشهها بهطور دقیق نشان میدهند که اتصالات پیچ و مهرهای چگونه باید انجام شود و مشخصات هر اتصال بیان میشود.
نقشههای شاپ دراوینگ پس از استخراج از مدل سهبعدی بهطور کامل و با دقت فراوان تهیه میشوند.
بررسی و تأیید نقشهها
پس از تهیه نقشههای شاپ دراوینگ، مرحله مهم بررسی و تأیید نقشهها توسط تیم فنی است. در این مرحله، نقشهها برای اطمینان از دقت و صحت بررسی میشوند. این فرآیند شامل موارد زیر است:
- بازبینی توسط تیم فنی: نقشهها توسط مهندسان و طراحان مورد بازبینی قرار میگیرند تا از صحت ابعاد، اتصالات و سایر جزئیات مطمئن شوند.
- تطابق با استانداردها و مشخصات پروژه: نقشهها با استانداردهای ساخت و مشخصات پروژه تطبیق داده میشوند تا اطمینان حاصل شود که تمامی الزامات فنی رعایت شدهاند.
- شناسایی و اصلاح خطاها: در صورت وجود هرگونه خطا یا ناهماهنگی در نقشهها، این موارد شناسایی و اصلاح میشوند تا دقت نقشهها تضمین گردد.
انتقال به تیم اجرایی
پس از تأیید نهایی نقشهها، مرحله آخر انتقال نقشهها به تیم اجرایی است. در این مرحله، نقشههای شاپ دراوینگ تأیید شده به تیمهای اجرایی و ساخت ارسال میشوند. این نقشهها بهعنوان مرجع اصلی برای تولید و نصب قطعات در محل پروژه استفاده میشوند. این مرحله شامل موارد زیر است:
- ارسال به کارخانه تولید: نقشهها به کارخانه تولید قطعات ارسال میشوند تا اجزای سازه طبق نقشهها ساخته شوند.
- همکاری با تیمهای نصب: نقشهها به تیمهای نصب ارسال میشوند تا از آنها برای مونتاژ دقیق سازه استفاده شود.
- کنترل کیفیت در محل: تیمهای اجرایی با استفاده از نقشههای شاپ دراوینگ، کیفیت ساخت و نصب را در محل پروژه کنترل کرده و هرگونه انحراف از طراحی را اصلاح میکنند.
در این مراحل، دقت و هماهنگی میان تیمهای مختلف بسیار مهم است تا فرآیند ساخت و نصب بهطور روان و با کمترین خطا پیش برود. نقشههای شاپ دراوینگ پس از تأیید نهایی، بهعنوان مرجع اصلی در تمامی مراحل پروژه مورد استفاده قرار میگیرند.
مزایای استفاده از نقشههای شاپ دراوینگ در پروژههای سولههای LSF و CFS
استفاده از نقشههای شاپ دراوینگ در پروژههای سولهسازی، بهویژه در سیستمهای LSF (Light Steel Frame) و CFS (Cold-Formed Steel)، مزایای زیادی را در پی دارد که به بهبود کیفیت، کاهش هزینهها و افزایش سرعت پروژه کمک میکند. در اینجا به برخی از مهمترین مزایای استفاده از این نقشهها اشاره میکنیم:
کاهش خطاهای اجرایی
تسهیل فرآیند نصب
کاهش هزینهها
هماهنگی بهتر بین تیمهای مختلف
استفاده از نقشههای شاپ دراوینگ در پروژههای سولهسازی با سیستمهای LSF و CFS مزایای قابل توجهی از جمله کاهش خطاهای اجرایی، تسهیل نصب، کاهش هزینهها و بهبود هماهنگی میان تیمهای مختلف را بهدنبال دارد. این نقشهها نهتنها به تسریع و دقت پروژه کمک میکنند، بلکه موجب تضمین کیفیت و کاهش هزینههای غیرضروری نیز میشوند. به همین دلیل، استفاده از نقشههای شاپ دراوینگ بهعنوان یکی از ابزارهای ضروری در هر پروژه سولهسازی مدرن و پیچیده بهشمار میآید.
نرمافزارهای مورد استفاده در تهیه نقشههای شاپ دراوینگ
برای تهیه نقشههای شاپ دراوینگ، استفاده از نرمافزارهای تخصصی و پیشرفته ضروری است. این نرمافزارها به طراحان و مهندسان امکان میدهند تا مدلهای دقیق سهبعدی از سازهها ایجاد کرده و نقشههای اجرایی با جزئیات کامل تهیه کنند. در ادامه، برخی از مهمترین نرمافزارهای مورد استفاده در این فرآیند معرفی شده است:
نرم افزار Tekla Structures
نرم افزارAutoCAD
نرم افزار Revit
چرا انتخاب نقشههای شاپ دراوینگ برای پروژههای سوله ضروری است؟
- دقت بالا در فرآیند ساخت و نصب: نقشههای دقیق شاپ دراوینگ، تمامی جزئیات و اتصالات سازه را بهطور کامل نشان میدهند و به تیمهای اجرایی کمک میکنند تا اجزای سازه را با دقت بالا نصب کنند.
- امکان برآورد دقیق مصالح: با داشتن نقشههای شاپ دراوینگ، امکان برآورد صحیح و دقیق از مصالح مورد نیاز پروژه فراهم میشود، که باعث کاهش هدررفت و تأخیر در پروژه میگردد.
- تضمین هماهنگی کامل میان تمامی مراحل پروژه: نقشههای شاپ دراوینگ بهعنوان مرجع اصلی برای تمامی تیمهای طراحی، تولید و نصب عمل میکنند و باعث هماهنگی و همراستایی دقیق میان تمامی مراحل پروژه میشوند.
